Paramétrage du logiciel solidworks pour la représentation des pièces
Après avoir lancé le logiciel SOLIDWORKS par l'icone
       à partir de la barre de Menu...

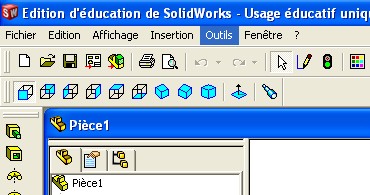

  1. Cliquer sur la commande OUTILS

  2. Puis sélectionner dans le Menu déroulant la commande OPTIONS

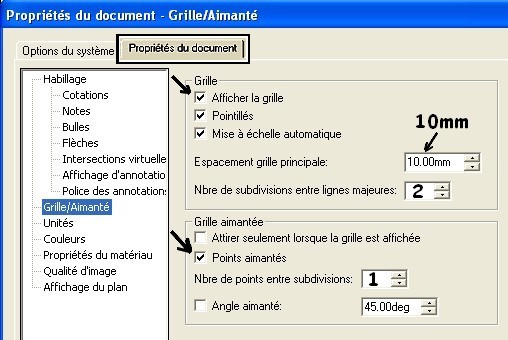

  1. Choisir l'onglet PROPRIETES DU DOCUMENT

              et rentrer les paramétres pour la  Grille/Aimanté
  3.   comme indiqué sur la figure ci-dessus...

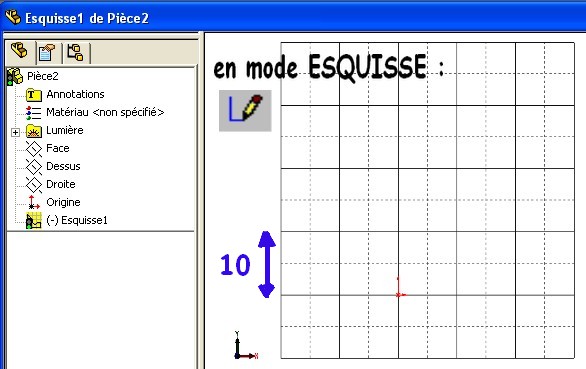

    Vous obtiendrez alors une grille de référence
         pour positionner plus facilement les détails de forme :



    avec des  carreaux de 10x10

    et la possibilité de  dessiner de 5 en 5  sur la grille ainsi définie...
