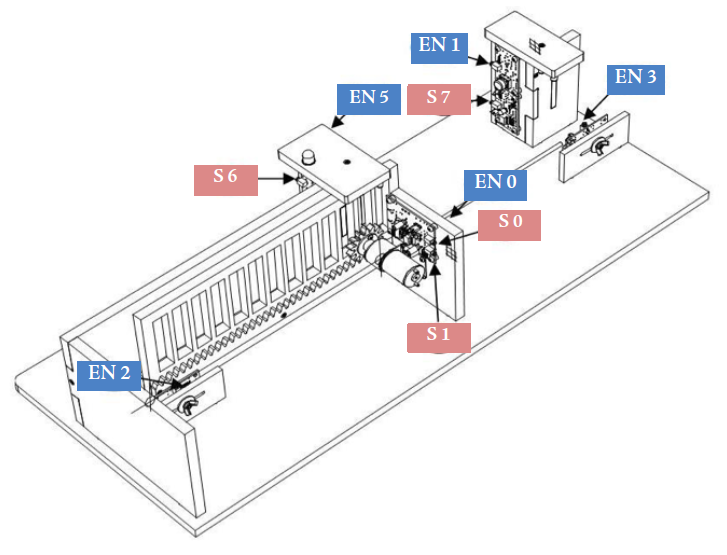

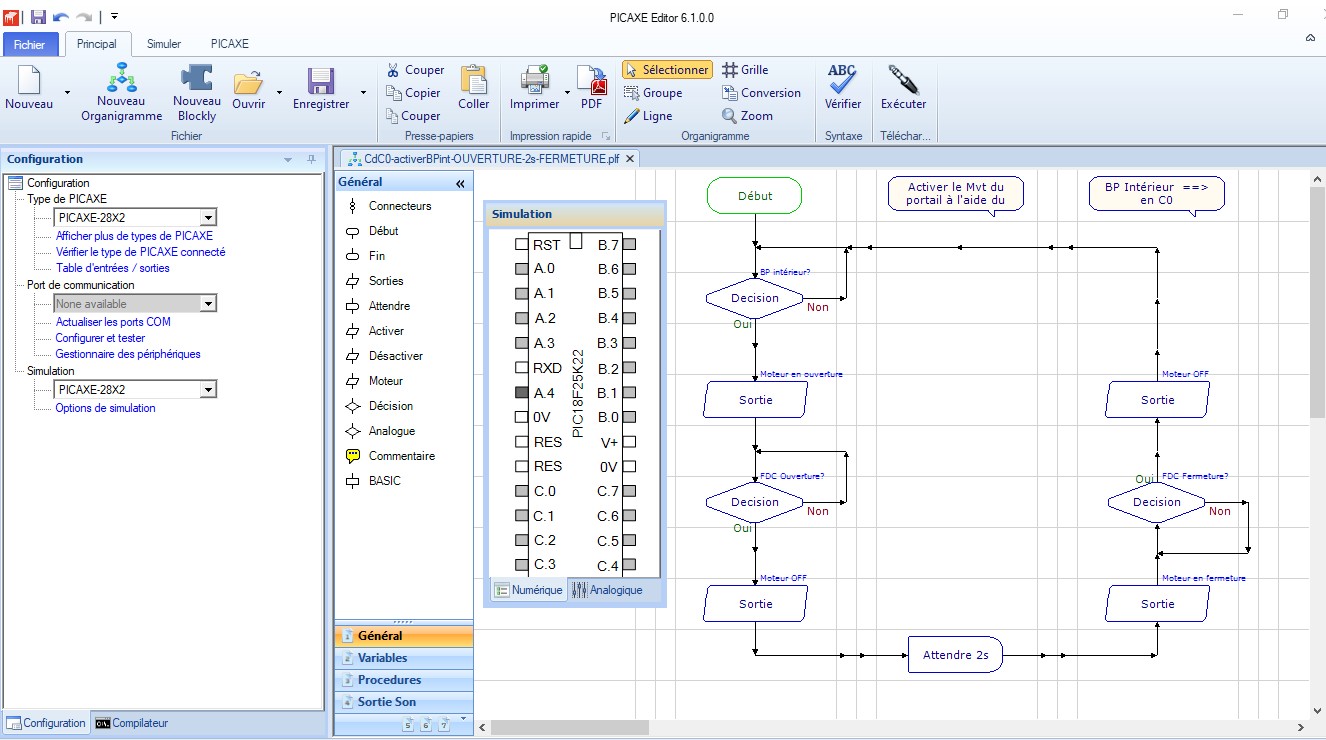

Portail automatisé : -Plan de câblage (maquette PORTAIL COULISSANT)

Par convention, on appelle intérieur le côté où se trouve le moteur et extérieur l'autre côté.

  • Entrées numériques :
    • 0 : Bouton-poussoir intérieur
    • 1 : Bouton-poussoir extérieur
    • 2 : Fin de course ouverture (microrupteur)
    • 3 : Fin de course fermeture (microrupteur)
    • 5 : Récepteur IR extérieur
  • Sorties numériques :
    • 0 et 1 : Moteur
    • 6 : Lampe
    • 7 : Émetteur IR extérieur
